PROJET / CONSTRUCTION METALLIQUE
Gare TPF Sugiez
Projet regroupant abri voyageurs, garde-corps, mains-courantes, bancs et signalétique, avec plusieurs types d’ouvrages métalliques à coordonner sur un même site.
Éléments du projet
Le projet regroupait plusieurs familles d’ouvrages métalliques sur un même site, avec des plans développés selon les zones et les éléments à produire.
01 / ELEMENT

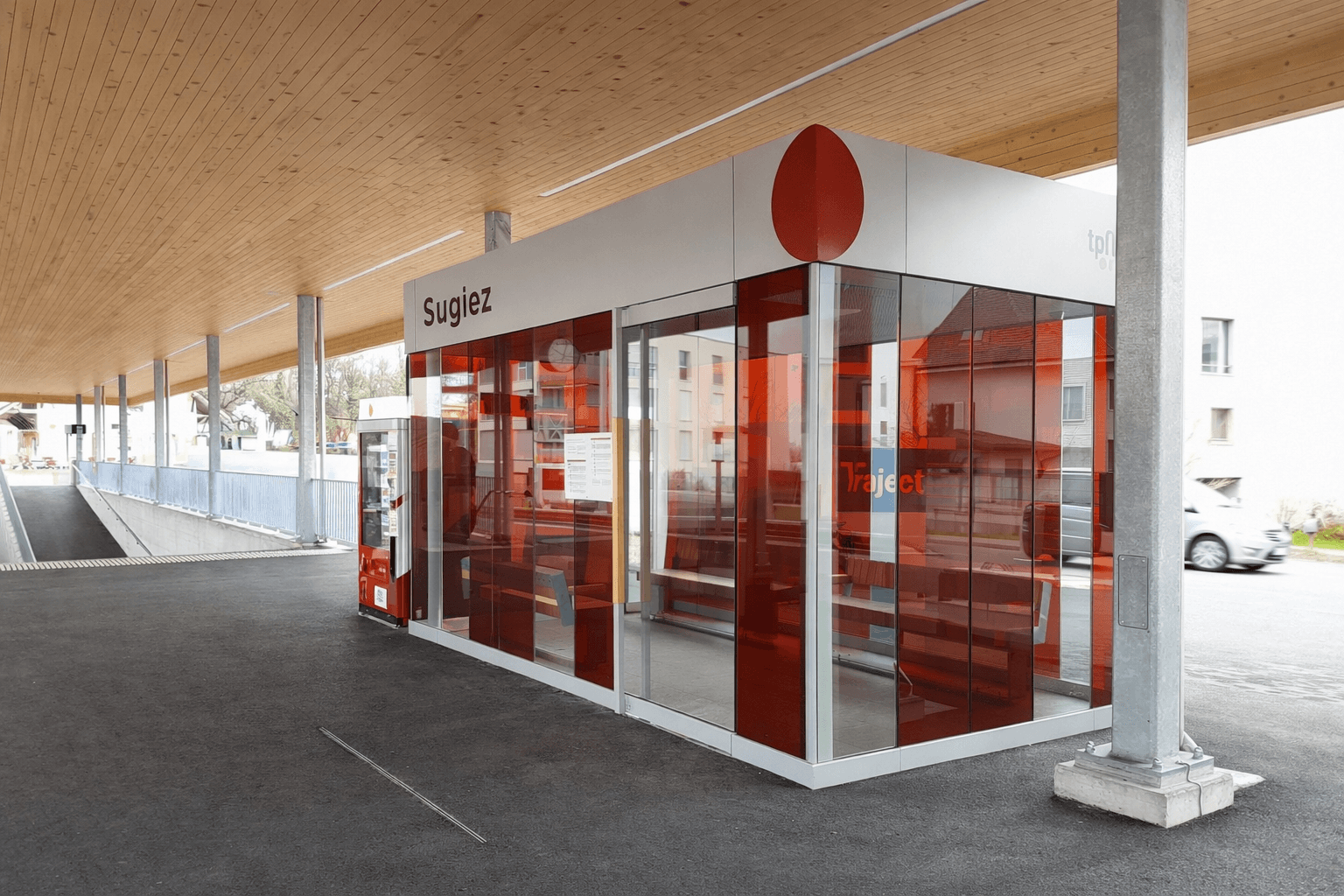

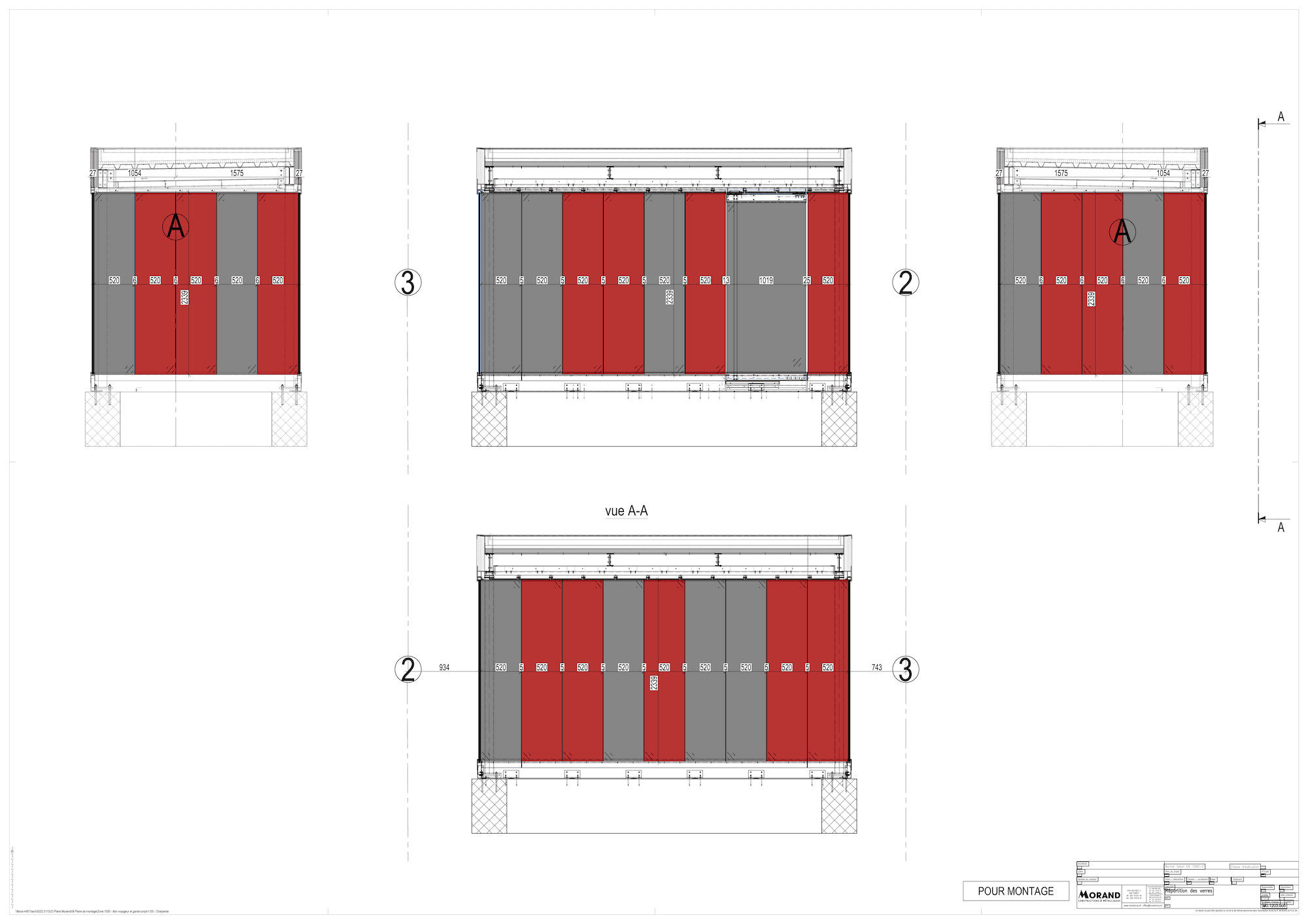

Abri voyageurs et charpente
Plans d’approbation et d’exécution de l’abri, avec vues générales, mesures béton théoriques et détails de charpente.
Exemple de plans : vues générales, plan toiture, charpente, détails, mesures béton théoriques
02 / ELEMENT

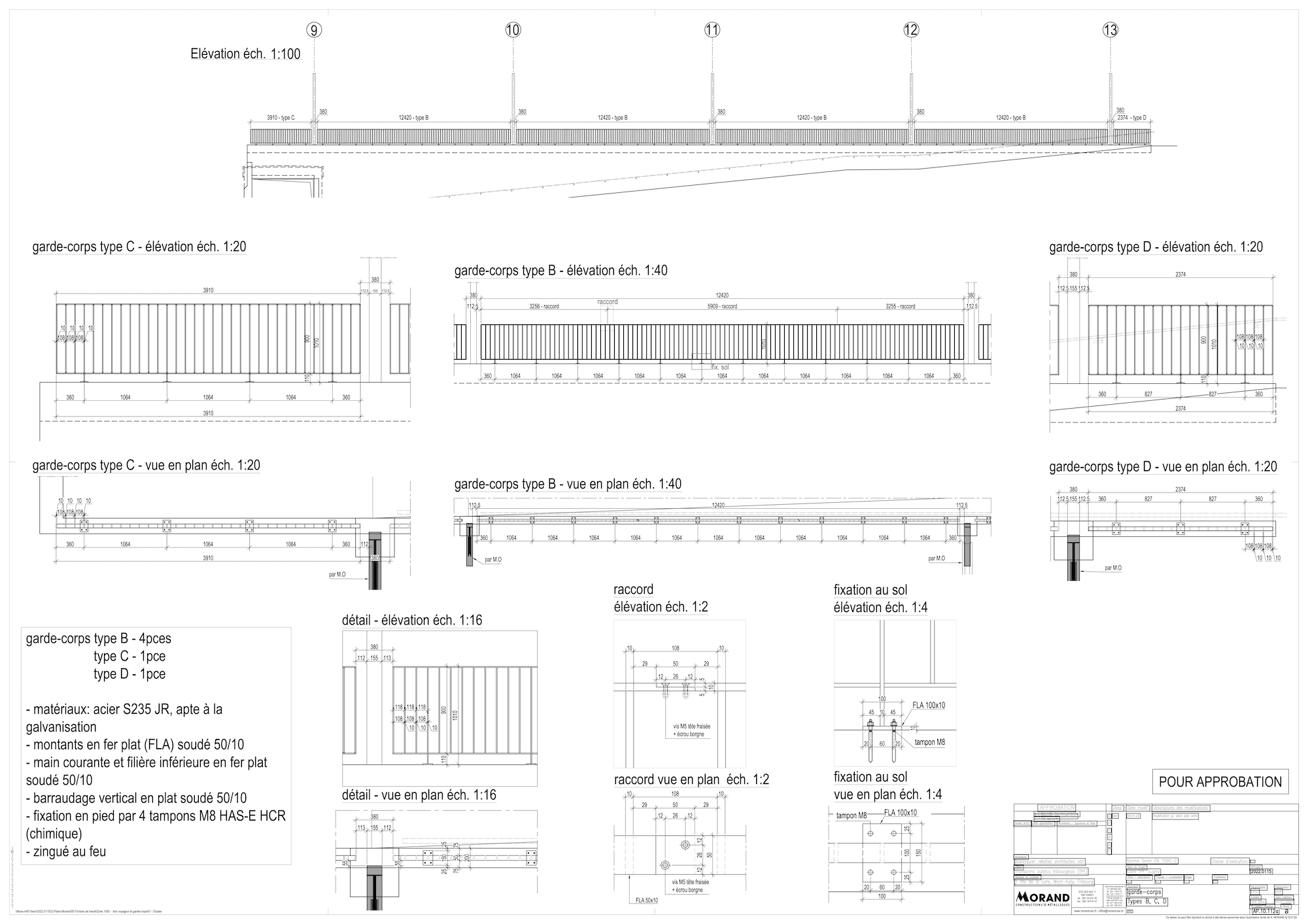

Garde-corps et mains-courantes
Développement des garde-corps et des mains-courantes pour les zones en pente et les différents raccords, avec vues en plan, élévations et détails de fixation.
Exemple de plans : garde-corps type A, vues en plan, coupes, détails de fixation, raccords
03 / ELEMENT
Bancs et signalétique
Plans d’approbation pour les bancs, les panneaux de sectorisation, la signalétique et les éléments “Infos voyageurs”, avec structure métallique et habillage bois selon les pièces.
Exemple de plans : bancs, panneaux, signalétique, éléments d’information voyageurs
