PROJET / CONSTRUCTION METALLIQUE
Patio vitré - salle CO2
Projet mêlant sous-construction métallique, vitrages périphériques et garde-corps, avec un travail précis sur les détails de raccord et les interfaces entre métal, verre et existant.
Éléments du projet
01 / ELEMENT
Vitrages périphériques et sous-construction
Développement des vitrages périphériques et de la sous-construction métallique, avec lecture précise des profils, des points d’appui et des raccords avec l’existant.

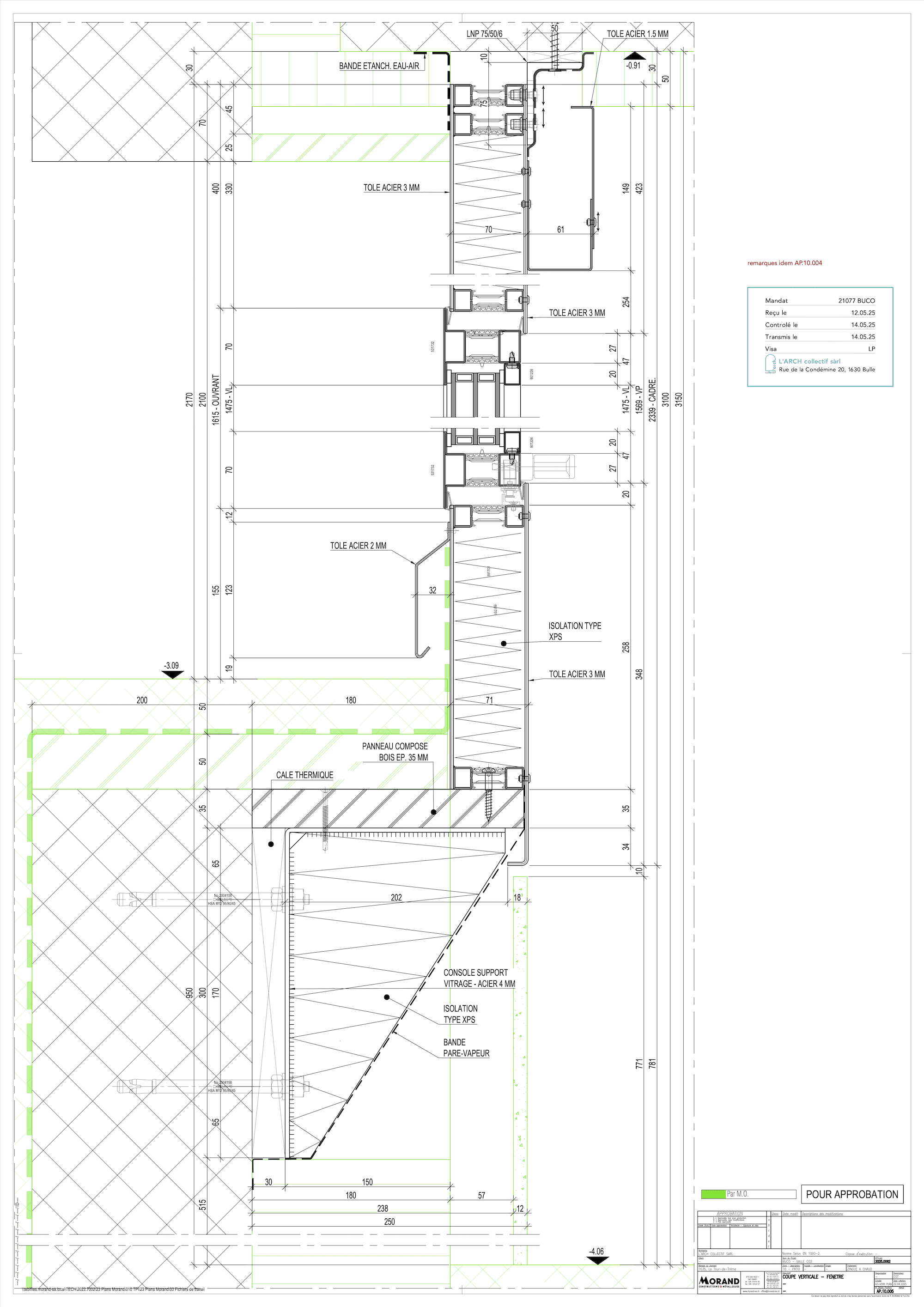

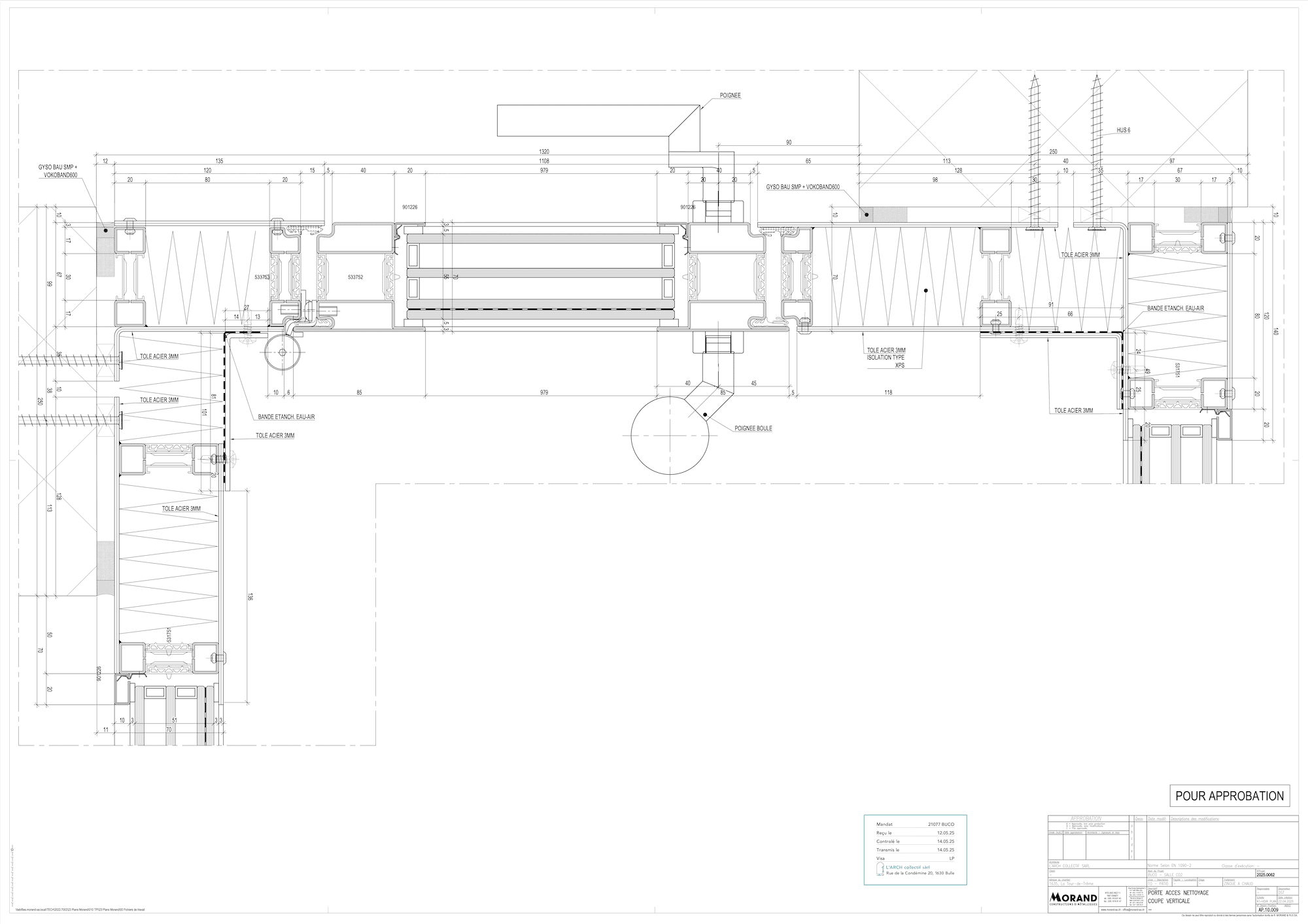

Exemple de plans : façades vitrées, profils, appuis, raccords, détails d’exécution
02 / ELEMENT
Garde-corps et détails de raccord
Développement des garde-corps et des détails de raccord entre serrurerie, vitrage et support existant, avec un travail précis sur les jonctions et les interfaces.
Exemple de plans : garde-corps, détails de fixation, raccords, coupes, interfaces métal-verre
03 / ELEMENT

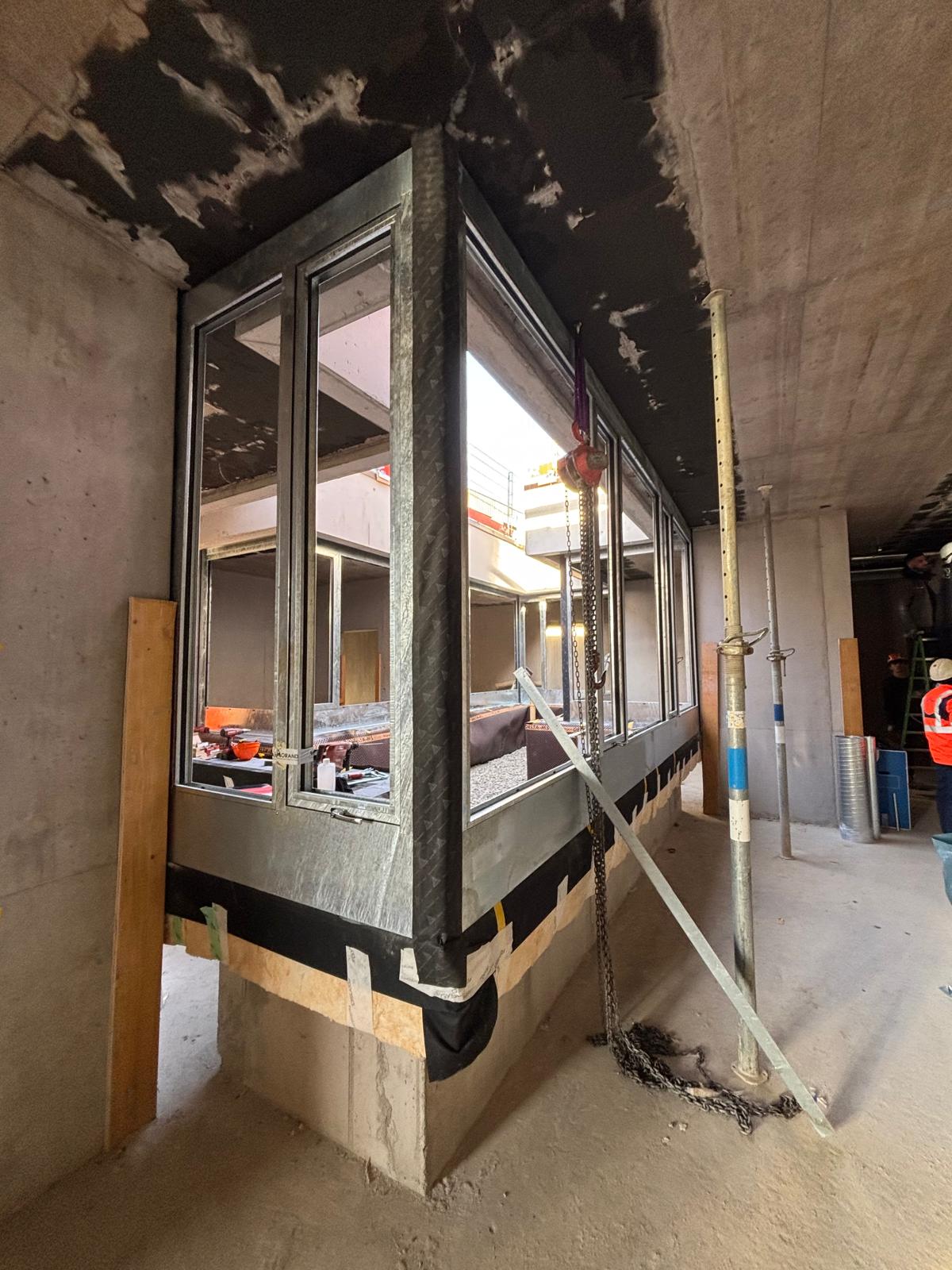

Vue d’ensemble du projet
Vues générales et lecture d’ensemble du patio permettant de comprendre l’intégration du vitrage, du garde-corps et de la structure dans le projet.
Exemple de vues : ensemble, lecture du projet, intégration, résultat final
CAD / BIM / plans modernisés / visualisation 3D
